结构特点及工作原理

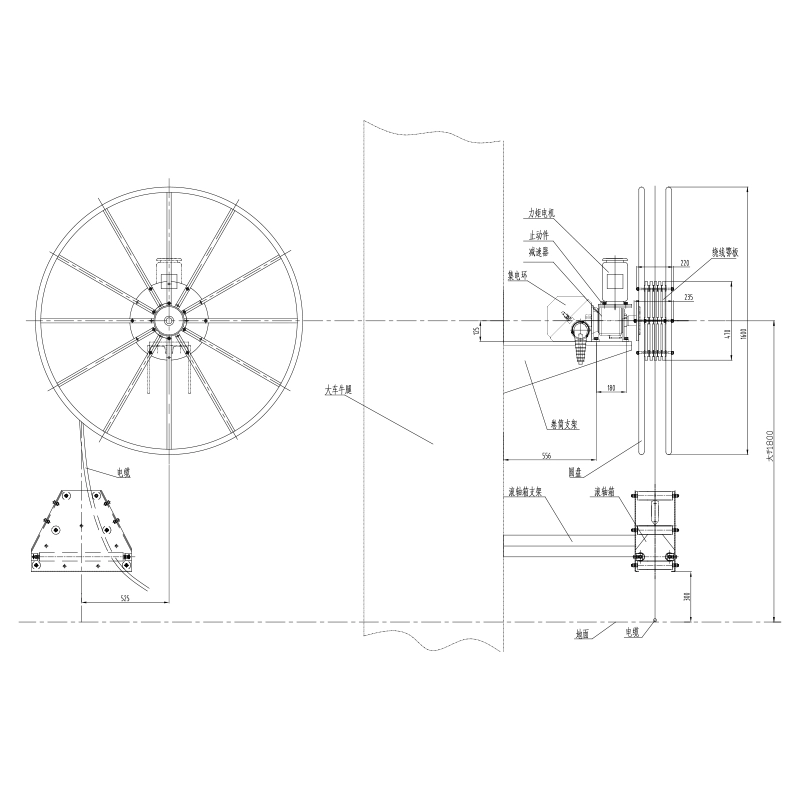

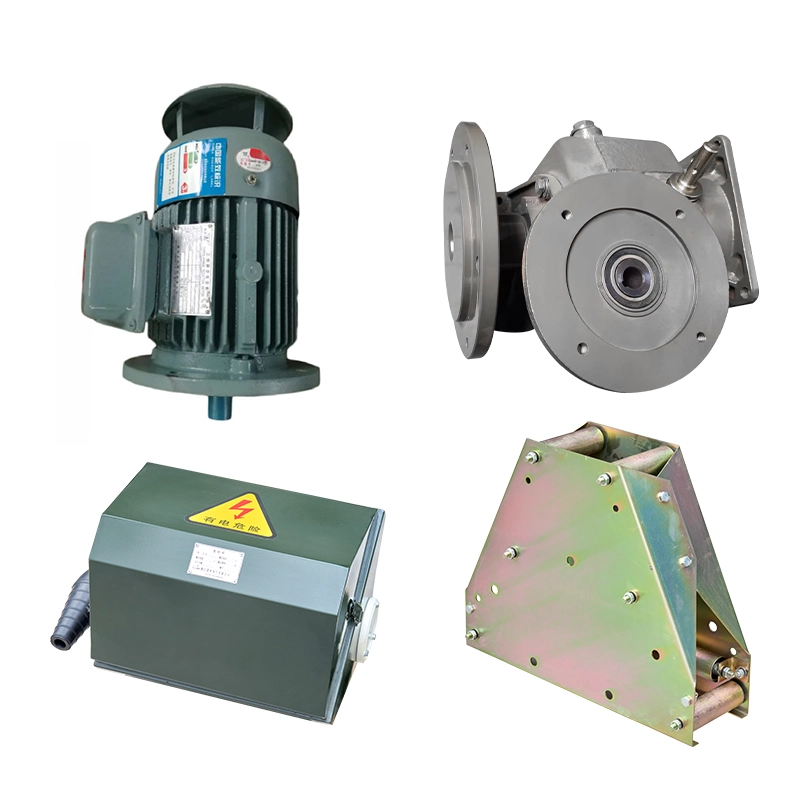

电缆卷筒由力矩电机、减速器、集电环、转盘、导向轮等组成。当移动机械需要向电源方向移动时,启动力矩电机,力矩电机经减速器减速后将力矩经减速器输出轴上的转盘和法兰传至卷筒,卷简慢速转动、电缆线被卷入转盘(收线):当塔机等机械需要远离电源时,通过对电缆线拖拽克服减速器内的摩擦力矩拉动圆盘转动,电缆线被拖出圆盘(放线)。集电环为移动机械设备传输电源之用,安装在减速器输出轴的另一端。集电环内圈的零线连接板和实线连接板上连接来自电源的电缆线;外國的导电板上连接主机电缆线。当卷筒旋转时,由于集电环内圈与卷简同步旋转,电流通过滑环和电环传输，电源电缆线不会因卷筒转动而被扭转。
